Dopo aver provveduto all’acquisto delle due schede e dei fili di connessione necessari, comincio il montaggio dei componenti.

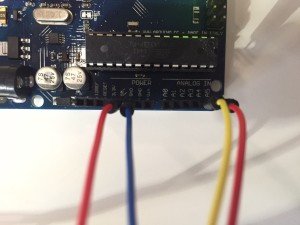

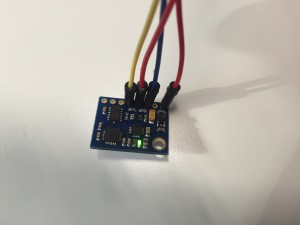

Assemblare le due schede, per chi ha un minimo di praticità con il saldatore, è un gioco da ragazzi. Occorre utilizzare dei semplici fili per collegamenti elettronici. Bisogna collegare i pin SCA, SDL, GND che trovate stampate sul fondo di entrambe le schede elettroniche. Il quarto filo da collegare è quello dell’alimentazione, dovete collegare il pin di 5 V della scheda Arduino con il pin VCC_IN della scheda IMU. Per maggiori dettagli vi rimando ai datasheet delle due schede.
Potete acquistare la scheda inerziale direttamente presso il portale Amazon – cliccando qui e la scheda arduino – cliccando qui

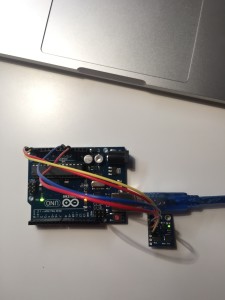

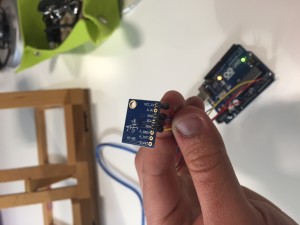

Quando avrete realizzato l’assemblaggio delle due schedine avrete una configurazione delle schede simile alla mia.
Realizzato l’assemblaggio fisico, sarà la volta della fase di programmazione. Andate sul sito di Arduino, nella sezione download e scaricatevi il software adatto al vostro sistema operativo. Scaricato questo primo software, sarà la volta del software Multiwii che troverete sul sito www.multiwii.com nella sezione software.
Scaricherete una cartella zippata col nome multiwii all’interno della quale troverete il codice del programma da interfacciare con la scheda arduino e la imu scelta, andrete quindi a copiarvi questi programmi all’interno di arduino mediante il software dedicato.
Quando avrete terminato la fase di compilazione del programma all’interno della scheda arduino, chiudetelo e aprite il programma multiwii conf.
All’interno della sezione PORTE selezionate la porta che contiene la vostra scheda arduino, successivamente premete il tasto READ e poi il tasto START. Muovendo la scheda imu comincerete a visualizzare i movimenti letti.
